【機床知識】增加地腳有效減少大跨度床身變形

來源：PRATIC 普拉迪 點擊數：14776次 更新時間：2020-04-15

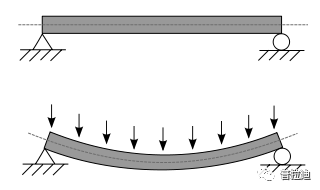

床身是機床最主要的承重結構。為了調整床身的水平度，以適應不同的地面條件，整個床身被地腳托起，通過調節地腳螺栓的高度從而調整水平度。由于整個床身被托起，其自身自重導致的下垂形變，也變得不可忽視起來，如圖 1所示。床身跨度越大、重量越重，這個影響會越明顯。



圖 1 床身受重力的示意圖

床身優化


以一個大跨度的床身為例，如圖 2、圖 3，整個床身跨度大于2m。該床身總共有18個地腳螺栓，如上圖紅色區域所示。



圖 2 床身軸側圖



圖 3 床身仰視圖


在標準重力的作用下，床身的最大下壓量為7.5絲。因此為了提高床身剛度，給出方案，在床身中間處額外增加7個地腳螺栓，如圖 4所示。



圖 4 床身仰視圖（增加地腳）


增加了7個地腳后，床身的最大下壓量由原來7.5絲降低為了5.0絲，改進后與改進前相比提高了33%。


地腳的增加，對大跨度床身的形變而言，是非常行之有效的辦法，但同時增加地腳，會增大結構設計的復雜程度，特別是安裝空位的設計。單一地將地腳布置在機床兩側，在很多情況下是不可取的，因此普拉迪的工程師在設計結構上，需要綜合考慮床身剛度，安裝孔位等因素，對床身的地腳進行排布，在安裝方便的同時，也保證床身的剛度。
