加工中心操作面板解讀

　　加工中心操作面板主要用于輸入工件加工程序，并按規定的格式存放;對機床作業進行補償計算，或為插補運算和速度控制等進行預計算;負責對數據輸入、數據處理等輔助加工過程的各種程序進行調度管理;在程序運行中及時發現系統的故障，并報警提示。

　　5.1 本章內容

　　§. 加工中心數控系統的認識

　　§. 系統面板的介紹

　　§. 機床操作面板的介紹

　　5.2 數控系統的認識

　　數控系統是加工中心的核心，它通常控制的是刀具與工件之間的位置、角度、速度等機械量和開關量。數控系統的主要工作過程是根據輸入的工件加工程序信息，進行刀具長度及半徑補償等數據處理，運用插補運算確定刀具或工件的運動軌跡，從而獲得理想的運動軌跡信息。同時數控系統也可用于加工程序的儲存管理和對機床異常運行進行診斷。

　　數控系統一般采用集成式操作面板，分為三大區域：系統顯示器、系統MDI面板和機床操作面板。顯示器用于菜單、系統狀態、故障報警的顯示和加工軌跡的圖形仿真。系統MDI面板用于工件程序的編制、參數輸入、手動數據駛入和系統管理操作等。機床操作面板用于直接控制機場的動作或加工過程。

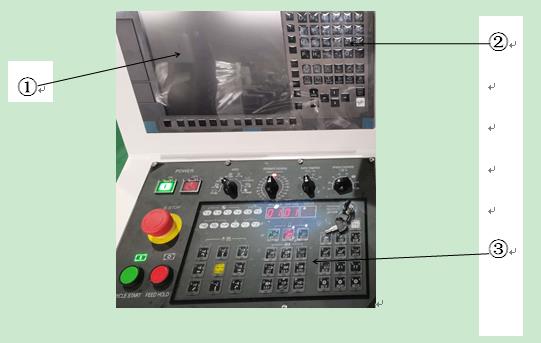

　　圖5-1 數控系統

　　①系統顯示器 ②系統MDI面板 ③機床操作面板

　　5.3 系統面板的詳解

　　圖5-2 數控系統面板示意圖

　　①通訊接口 ②功能軟鍵區 ③翻頁區 ④光標移動區 ⑤復位鍵 ⑥幫助鍵

　　⑦編輯區 ⑧輸入鍵 ⑨取消鍵 ⑩換擋鍵 ?地址、數值、符號區

　　?功能區 ?LED顯示屏

　　5.3.1 通訊接口

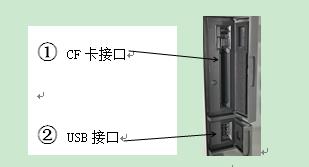

　　① CF卡接口

　　② USB接口

　　圖5-3 通訊接口

　　CNC20號參數為1時是RS232接口，為4時是CF卡，為17時是USB接口。CF卡可以進行機床數據備份、恢復、程序的輸入與輸出，也可以進行DNC加工，操作簡便。USB接口不能進行DNC加工，其余的均可以實現。RS232接口廣泛用數據終端設備DTE(主機或CRT終端)和數據通信設備DCE(自動呼叫設備、調制解調器、中間設備等)之間的近地連接。

　　5.3.2 功能軟鍵區

圖5-4 功能軟鍵區

　　左側箭頭鍵為返回鍵，可以返回上一級菜單;右側箭頭鍵為擴展鍵，可以擴展下一級菜單;中間的空白軟鍵與顯示屏上相應內容對應。

　　5.3.3 LED顯示區

　　圖5-5 LED顯示區

　　LED顯示區用文字、圖像、坐標軸、方式、運行時間、當前時間等描述直觀的反應了關于機床工作的信息，是系統和操作人員信息溝通交換的平臺。顯示區可以根據系統狀態和操作命令，顯示編輯程序、加工狀態、故障報警信號等。

　　5.3.4 地址、數值、符號區

　　圖5-6 地址、數值、符號區

　　地址、數值、符號區采用了雙功能的字母、數字和符號鍵，大字母直接輸入，小字母需先按上檔鍵才能輸入。程序編輯時，按EOB鍵程序段結束。

靜待更新下期內容：【CNC加工中心操作指南5】加工中心操作面板解讀（二）
