在現代制造業的宏偉畫卷中，高鐵無疑是一顆璀璨的明珠。其背后是無數精密制造的零部件，其中許多是長度驚人的型材結構件，例如車體的底架、側梁、頂棚等，長度動輒達到20米以上，甚至26米。如何高效、精密且經濟地加工這些“鋼鐵長龍”，一直是制造業面臨的挑戰。傳統上，人們可能會首先想到龍門加工中心，但一種更專業、更具針對性的設備——型材加工中心，正以其卓越的表現，成為超長工件加工領域的王者。
一、 挑戰：超長工件加工的痛點
加工一個26米長的鋁合金或不銹鋼型材，絕非易事。傳統方案面臨諸多瓶頸：
1. 設備限制： 普通龍門加工中心的門寬和行程有限，定制一臺26米跨度的超大型龍門，成本極其高昂，且占地面積巨大。
2. 效率低下： 工件需要多次裝夾、反復定位，累積誤差大，加工節拍長，嚴重影響生產效率。
3. 精度難保： 長工件在自身重力和切削力作用下易產生變形和振動，多次裝夾更是精度殺手。
4. 人力密集： 需要多名操作員協同吊裝、定位，自動化程度低，勞動強度大。
二、 解決方案：型材加工中心的卓越設計

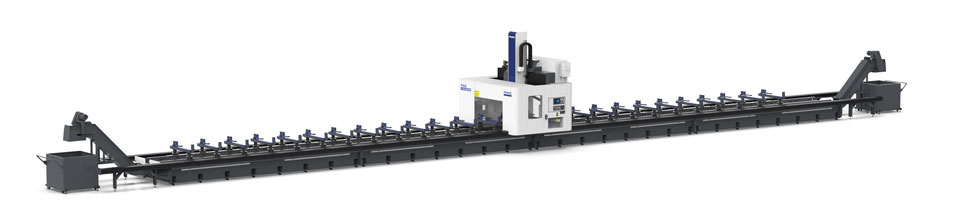

型材加工中心，特別是針對超長工件設計的動柱式或龍門移動式五面體加工中心，為上述痛點提供了完美的解決方案。其核心設計理念是 “設備動，工件靜”。
超長行程與固定工件： 工件被一次性固定在一個超長的工作臺上，靜止不動。加工主軸在由床身、立柱和橫梁構成的剛性結構驅動下，沿工件全長（如26米）進行移動加工。
專業夾持系統： 配備多個可調式液壓或氣動夾具，沿工作臺均勻分布，能有效支撐長工件，防止加工中的變形和振動。
多主軸頭與刀庫： 通常配備高效的自動換刀系統，甚至多主軸同時工作，可一次性完成銑、鉆、攻、鏜等多種工序，實現“一次裝夾，全部完成”。
三、 核心優勢：為何比龍門加工更快、更經濟、性價比更高？
與為特定項目定制的超大型龍門相比，型材加工中心在加工超長型材時，優勢是全方位的。
1. 效率飛躍：速度的革命
減少非加工時間： 最大的效率提升來自于一次性裝夾。26米的工件，在龍門機上可能需要移動、重新找正2-3次，每次耗時數小時。而型材加工中心只需裝夾一次，節省了大量輔助時間。

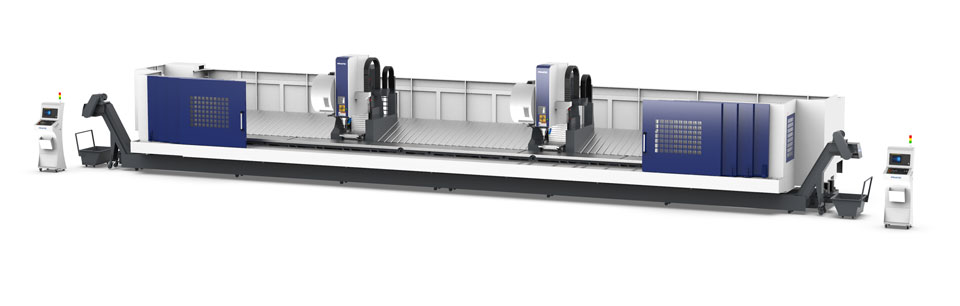

多任務并行處理： 高端型材加工中心可以配備雙主軸或多工作臺。當一個主軸在加工時，另一個區域可以進行工件的裝卸，實現近乎不間斷的連續生產，設備利用率遠超普通龍門。
高速高動態性能： 專為型材加工優化的結構，移動部件（主軸）的質量相對整個龍門移動要小，可以實現更高的進給速度和加速度，縮短單個孔的加工周期。
2. 經濟性顯著：成本的優化
初始投資更低： 制造一臺26米有效行程的定制化巨型龍門，其設計和制造成本是指數級增長的。而標準系列的型材加工中心，通過模塊化設計延伸行程，在達到同等加工長度時，總體成本通常更具優勢。
占地面積更小： 型材加工中心的布局更為緊湊，不需要為龍門架的巨大移動范圍預留額外空間，節約了寶貴的廠房面積。
人力與能耗成本下降： 自動化程度高，其驅動功率更集中于主軸運動，相比驅動整個龐大龍門架，長期運行的能耗也更低。
3. 性價比之王：精度與柔性的完美結合
精度穩定性更高： “一次裝夾”原則從根本上消除了多次定位帶來的累積誤差。配合精密的床身導軌和光柵尺，能輕松保證26米全長范圍內的高精度加工。固定的工件也更利于排屑和冷卻，避免熱變形對精度的影響。
卓越的柔性： 一臺型材加工中心可以適應不同截面、不同長度的多種型材工件。只需更換夾具程序和刀具，即可快速轉產，非常適合高鐵這種多品種、小批量的生產模式。而定制的巨型龍門則顯得“笨重”。
可靠性與維護： 結構相對傳統龍門更為簡化，運動部件受力更合理，長期運行的穩定性和可靠性更高，日常維護也更方便。
四、 在高鐵制造中的具體運用
以加工一段26米長的高鐵車體底架鋁合金型材為例：
1. 上料： 通過天車或自動輸送線將型材毛坯放置于工作臺的夾具上。
2. 一次裝夾定位： 操作員啟動程序，所有夾具自動夾緊，完成工件固定。
3. 自動加工： 程序啟動，加工中心主軸沿X軸（長度方向）移動，配合Y/Z軸運動，在型材的各個面上依次進行：
o 銑削安裝平面
o 鉆削數百個連接孔
o 攻絲
o 銑槽、輪廓
4. 完成下料： 所有工序完成后，夾具松開，加工好的工件被吊離，下一個毛坯進入，循環開始。
整個過程流暢、高效，如同一臺精密的“工業縫紉機”在為其量身定制的“布料”上飛針走線。
型材加工中心，憑借其為長工件加工而生的基因，在效率、經濟性和綜合性價比上，確實超越了傳統龍門加工中心的范疇，成為了此類應用的不二之選。它不僅是對加工能力的簡單擴展，更代表了一種“以專克長、以動制靜”的先進制造哲學，是推動高端裝備制造業邁向更高水平的關鍵利器。
